Mana yang lebih cocok untuk aplikasi bertekanan tinggi, katup on-off bola mengambang atau yang dipasang di trunnion?

Dalam hal aplikasi tekanan tinggi di industri seperti minyak dan gas, pemrosesan kimia, dan pembangkit listrik, memilih katup on - off bola yang tepat sangatlah penting. Di antara berbagai jenis katup on - off bola, katup bola mengambang dan yang dipasang di trunnion adalah dua pilihan populer. Sebagai pemasok katup on - off bola terkemuka, saya sering ditanya jenis mana yang lebih cocok untuk aplikasi bertekanan tinggi. Di blog ini, saya akan mempelajari karakteristik kedua jenis katup dan menganalisis kesesuaiannya untuk skenario tekanan tinggi.

Pengertian Floating Ball On – Off Valves

Katup on - off bola mengambang adalah jenis katup yang bolanya tidak terpasang dan bebas mengapung di dalam badan katup. Saat katup dalam posisi tertutup, tekanan fluida mendorong bola ke dudukan hilir, sehingga menimbulkan segel yang rapat. Desain ini relatif sederhana dan hemat biaya.

Salah satu keuntungan utama katup on - off bola mengambang adalah kinerja penyegelannya yang sangat baik dalam kondisi tekanan rendah hingga sedang. Bola mengambang dapat beradaptasi dengan ketidaksejajaran kecil dan variasi pada dudukan, sehingga memastikan segel yang andal. Selain itu, katup bola apung umumnya lebih kompak dan lebih ringan daripada katup bola yang dipasang di trunnion, yang dapat menjadi keuntungan dalam aplikasi yang ruangnya terbatas.

Namun, katup bola mengambang juga memiliki beberapa keterbatasan dalam aplikasi tekanan tinggi. Saat tekanan meningkat, gaya yang diberikan pada bola dapat menyebabkan deformasi berlebihan pada dudukan, sehingga berpotensi menyebabkan kebocoran. Desain bola mengambang mungkin tidak mampu menahan tekanan yang sangat tinggi tanpa keausan yang signifikan pada komponen penyegelan.

Menjelajahi Trunnion - Katup On - Off Bola yang Dipasang

Sebaliknya, katup on - off bola yang dipasang di trunnion memiliki fitur bola yang ditopang oleh trunnion (pin) di bagian atas dan bawah. Trunnion ini membantu mendistribusikan tekanan secara merata ke seluruh bola dan dudukan, sehingga mengurangi tekanan pada permukaan penyegelan.

Katup bola yang dipasang di trunnion dirancang khusus untuk aplikasi tekanan tinggi. Dukungan trunnion memungkinkan katup menangani tekanan yang jauh lebih tinggi dibandingkan dengan katup bola mengambang. Berkurangnya tekanan pada dudukan juga berarti bahwa katup memiliki masa pakai yang lebih lama dan kinerja penyegelan yang lebih baik dalam kondisi tekanan tinggi.

Keuntungan lain dari katup bola yang dipasang di trunnion adalah kemampuannya untuk beroperasi dengan torsi yang lebih rendah. Karena trunnion menopang bola, lebih sedikit gaya yang diperlukan untuk memutar katup, sehingga memudahkan pengoperasian katup secara otomatis. Hal ini dapat sangat bermanfaat dalam aplikasi industri skala besar yang memerlukan kendali jarak jauh dan otomatisasi.

Perbandingan dalam Aplikasi Tekanan Tinggi

Saat membandingkan katup on - off bola mengambang dan yang dipasang di trunnion untuk aplikasi tekanan tinggi, beberapa faktor perlu dipertimbangkan.

Kinerja Penyegelan

Di lingkungan bertekanan tinggi, kinerja penyegelan sangat penting. Katup bola yang dipasang di trunnion memiliki keunggulan yang jelas dalam hal ini. Dukungan trunnion membantu mempertahankan seal yang konsisten bahkan di bawah tekanan yang sangat tinggi, sehingga mengurangi risiko kebocoran. Sebaliknya, katup bola mengambang mungkin mengalami masalah penyegelan saat tekanan meningkat, terutama jika katup tidak berukuran atau dirawat dengan benar.

Peringkat Tekanan

Katup bola yang dipasang di trunnion biasanya memiliki tingkat tekanan yang jauh lebih tinggi daripada katup bola mengambang. Mereka dapat menangani tekanan hingga 15.000 psi atau lebih, sehingga cocok untuk aplikasi tekanan tinggi yang paling menuntut. Katup bola mengambang umumnya terbatas pada rentang tekanan yang lebih rendah, biasanya sampai sekitar 1.500 psi.

Keausan

Aplikasi bertekanan tinggi dapat menyebabkan keausan yang signifikan pada komponen katup. Katup bola yang dipasang di trunnion lebih mampu menahan keausan ini karena distribusi tekanan yang merata. Dukungan trunnion mengurangi tekanan pada kursi dan bola, sehingga mengurangi deformasi dan masa pakai lebih lama. Katup bola mengambang mungkin mengalami keausan yang lebih cepat pada dudukannya, yang dapat menyebabkan seringnya perawatan dan penggantian.

Biaya

Biaya selalu menjadi pertimbangan dalam aplikasi industri apa pun. Katup bola apung umumnya lebih murah dibandingkan katup bola yang dipasang di trunnion. Namun, jika menyangkut aplikasi bertekanan tinggi, penghematan biaya awal katup bola mengambang mungkin diimbangi dengan biaya perawatan yang lebih tinggi dan potensi waktu henti akibat kegagalan penyegelan. Dalam jangka panjang, berinvestasi pada katup bola yang dipasang di trunnion bisa lebih hemat biaya.

Penawaran Produk Kami

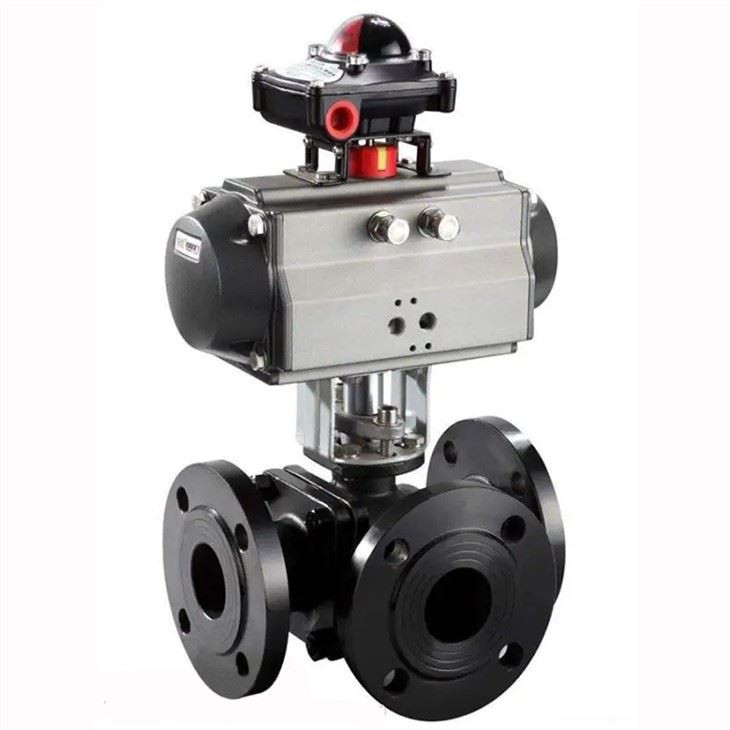

Sebagai pemasok katup on - off bola, kami menawarkan berbagai macam katup on - off bola mengambang dan yang dipasang di trunnion untuk memenuhi beragam kebutuhan pelanggan kami. KitaKatup Bola Tiga Arah Pneumatikadalah pilihan populer untuk aplikasi yang memerlukan kontrol aliran yang presisi. Ini menggabungkan keunggulan operasi pneumatik dengan teknologi katup bola yang andal.

Untuk aplikasi yang mengutamakan otomatisasi, kamiKatup On Off Bola Pneumatikmemberikan kontrol katup yang efisien dan akurat. Aktuator pneumatik memastikan pengoperasian yang cepat dan andal, sehingga cocok untuk aplikasi bertekanan tinggi.

Selain itu, kamiKatup On Off Bola Berlapis Fluor Listrikmenawarkan ketahanan korosi yang sangat baik, yang penting dalam banyak pemrosesan kimia dan aplikasi bertekanan tinggi. Aktuator listrik memungkinkan kendali jarak jauh dan integrasi dengan sistem kendali industri.

Kesimpulan

Kesimpulannya, untuk aplikasi tekanan tinggi, katup on - off bola yang dipasang di trunnion umumnya lebih cocok daripada katup bola mengambang. Kinerja penyegelannya yang unggul, peringkat tekanan yang lebih tinggi, dan masa pakai yang lebih lama menjadikannya pilihan utama bagi industri yang memerlukan pengoperasian katup yang andal dalam kondisi ekstrem. Namun, keputusan akhir juga harus mempertimbangkan faktor lain seperti biaya, keterbatasan ruang, dan persyaratan aplikasi spesifik.

Jika Anda membutuhkan katup on - off bola untuk aplikasi bertekanan tinggi, kami menganjurkan Anda untuk menghubungi kami untuk konsultasi mendetail. Tim ahli kami dapat membantu Anda memilih katup yang paling sesuai dengan kebutuhan Anda dan memberikan solusi terbaik untuk proyek Anda.

Referensi

• Buku Pegangan Valve, oleh JS Dickey
• Katup Industri: Seleksi, Spesifikasi, dan Ukuran, oleh RA Streeter
