Apa perbedaan antara aktuator diafragma pneumatik dan aktuator hidrolik?

Dalam bidang otomasi industri dan sistem kontrol, aktuator memainkan peran penting dalam mengubah energi menjadi gerakan mekanis. Dua jenis aktuator yang umum digunakan adalah aktuator diafragma pneumatik dan aktuator hidrolik. Sebagai pemasokAktuator Diafragma Pneumatik, Saya telah menyaksikan secara langsung perbedaan karakteristik dan penerapan kedua jenis aktuator ini. Dalam postingan blog ini, saya akan mempelajari perbedaan antara aktuator diafragma pneumatik dan aktuator hidrolik, menjelaskan prinsip kerja, fitur kinerja, dan kasus penggunaan umumnya.

Prinsip Kerja

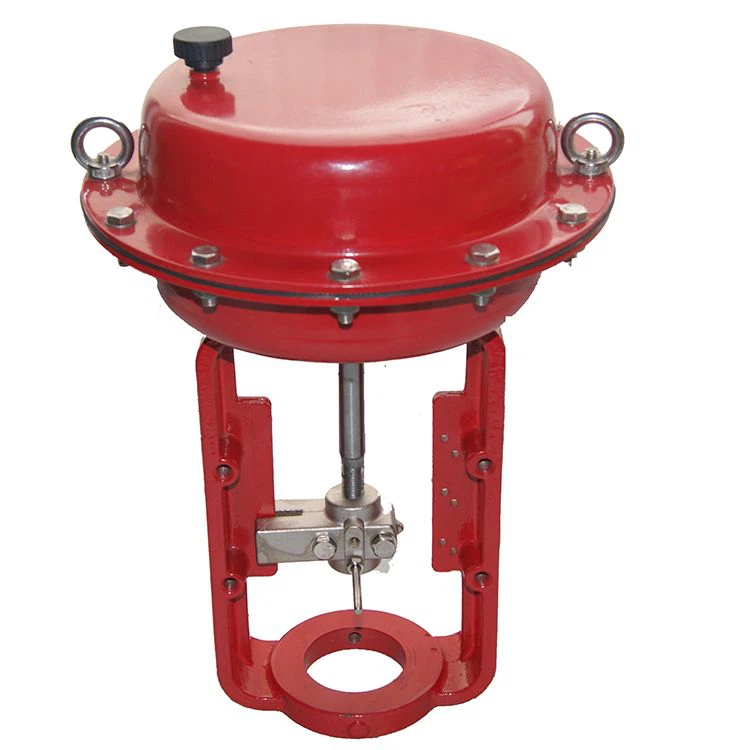

Aktuator Diafragma Pneumatik

Aktuator diafragma pneumatik beroperasi dengan memanfaatkan udara terkompresi sebagai sumber tenaganya. Komponen inti aktuator ini adalah diafragma fleksibel, yang memisahkan dua ruang di dalam rumah aktuator. Ketika udara terkompresi dimasukkan ke dalam salah satu ruang, ia memberikan tekanan pada diafragma, menyebabkan deformasi. Deformasi ini kemudian diterjemahkan menjadi gerakan linier atau berputar, tergantung pada desain aktuator. Gerak tersebut digunakan untuk mengontrol katup, peredam, atau perangkat mekanis lainnya dalam proses industri.

Gaya yang dihasilkan oleh aktuator diafragma pneumatik berbanding lurus dengan tekanan udara yang diberikan dan luas efektif diafragma. Panjang langkah aktuator, yang merupakan jarak gerakan linier atau sudut, ditentukan oleh desain diafragma dan hubungan mekanis yang terhubung dengannya.

Aktuator Hidraulik

Sebaliknya, aktuator hidrolik menggunakan cairan hidrolik bertekanan, biasanya oli, untuk menghasilkan gerakan mekanis. Terdiri dari silinder, piston, dan satu set katup. Ketika cairan hidrolik dipompa ke salah satu sisi silinder, hal itu menciptakan tekanan terhadap piston. Tekanan ini memaksa piston untuk bergerak di dalam silinder, menghasilkan gerakan linier atau berputar. Arah dan kecepatan gerak dapat dikontrol dengan mengatur laju aliran dan tekanan fluida hidrolik melalui katup.

Keluaran gaya aktuator hidrolik merupakan fungsi dari tekanan hidrolik dan luas penampang piston. Aktuator hidrolik dapat menghasilkan gaya yang sangat tinggi karena tekanan tinggi yang dapat dicapai oleh sistem hidrolik.

Fitur Kinerja

Gaya dan Torsi

Salah satu perbedaan paling signifikan antara aktuator diafragma pneumatik dan aktuator hidrolik terletak pada kemampuan menghasilkan gaya. Aktuator hidrolik dikenal dengan keluaran gaya dan torsinya yang tinggi. Mereka dapat menghasilkan gaya yang beberapa kali lebih besar dibandingkan dengan aktuator diafragma pneumatik dengan ukuran yang sama. Hal ini membuat aktuator hidrolik cocok untuk aplikasi tugas berat seperti mesin press industri skala besar, peralatan konstruksi, dan sistem ruang angkasa yang memerlukan gaya tinggi untuk memindahkan atau memanipulasi beban besar.

Sebaliknya, aktuator diafragma pneumatik umumnya digunakan untuk aplikasi yang memerlukan gaya yang relatif lebih rendah. Mereka biasanya digunakan dalam katup kontrol untuk mengatur aliran fluida dalam pipa, di mana gaya yang diperlukan untuk membuka atau menutup katup berada dalam kisaran yang dapat diberikan oleh aktuator diafragma pneumatik.

Kecepatan dan Waktu Respons

Aktuator hidraulik dapat menawarkan pengoperasian kecepatan yang relatif tinggi, terutama bila sistem hidraulik dirancang dan berukuran tepat. Laju aliran fluida hidrolik dapat diatur untuk mengontrol kecepatan pergerakan aktuator. Namun, waktu respons aktuator hidrolik dapat dipengaruhi oleh faktor-faktor seperti kompresibilitas fluida hidrolik dan waktu yang diperlukan untuk meningkatkan tekanan dalam sistem.

Aktuator diafragma pneumatik biasanya memiliki waktu respons yang lebih cepat dibandingkan dengan aktuator hidrolik. Udara terkompresi sangat mudah dikompresi, sehingga memungkinkan perubahan tekanan yang cepat dan pergerakan diafragma yang cepat. Hal ini membuatnya cocok untuk aplikasi yang memerlukan kontrol tindakan cepat, seperti pada beberapa sistem kontrol proses yang memerlukan penyesuaian katup cepat untuk menjaga kondisi proses tetap stabil.

Presisi dan Kontrol

Aktuator diafragma pneumatik menawarkan presisi yang baik dalam penentuan posisi dan kontrol, terutama pada aplikasi yang memerlukan pergerakan relatif kecil. Mereka dapat dengan mudah diintegrasikan dengan sistem kontrol untuk mencapai kontrol akurat terhadap posisi katup atau perangkat mekanis lainnya. Hubungan linier antara tekanan udara dan gaya keluaran aktuator membuatnya relatif mudah untuk mengontrol pergerakan aktuator.

Aktuator hidrolik juga memberikan kontrol presisi tinggi, namun seringkali memerlukan sistem kontrol yang lebih kompleks. Penggunaan katup dan pompa untuk mengatur aliran dan tekanan fluida hidrolik menambah kompleksitas mekanisme kontrol. Namun, dalam aplikasi yang memerlukan presisi sangat tinggi dan kontrol yang disesuaikan, seperti pada beberapa sistem robotik dan peralatan mesin, aktuator hidrolik dapat menjadi pilihan yang sangat baik.

Pemeliharaan dan Keamanan

Persyaratan perawatan untuk aktuator diafragma pneumatik umumnya lebih rendah dibandingkan dengan aktuator hidrolik. Sistem pneumatik relatif sederhana, dengan lebih sedikit komponen yang dapat aus atau tidak berfungsi. Diafragma adalah komponen utama yang mungkin memerlukan pemeriksaan dan penggantian berkala, namun prosesnya relatif mudah. Selain itu, sistem pneumatik tidak menimbulkan risiko kebocoran minyak, yang dapat membahayakan keselamatan dan menyebabkan pencemaran lingkungan.

Sebaliknya, aktuator hidrolik memerlukan perawatan yang lebih ekstensif. Cairan hidrolik perlu dipantau dan diganti secara teratur untuk mencegah kontaminasi dan memastikan pengoperasian sistem yang benar. Seal dan katup pada sistem hidrolik juga dapat mengalami keausan dan perlu diperiksa dan diganti secara berkala. Selain itu, kebocoran cairan hidrolik dapat menjadi masalah keselamatan yang signifikan, karena dapat menyebabkan permukaan licin dan menimbulkan risiko kebakaran jika cairan tersebut mudah terbakar.

Kasus Penggunaan Khas

Aktuator Diafragma Pneumatik

Aktuator diafragma pneumatik banyak digunakan dalam industri kimia, farmasi, dan makanan dan minuman. Di industri ini, mereka biasanya digunakan untuk mengontrol aliran fluida dalam pipa. Misalnya, di pabrik pemrosesan kimia, aktuator diafragma pneumatik dapat digunakan untuk mengontrol pembukaan dan penutupan katup kontrol di reaktor kimia untuk mengatur aliran reaktan. Mereka juga digunakan dalam sistem HVAC untuk mengontrol peredam pengaturan aliran udara.

Penerapan lain dari aktuator diafragma pneumatik adalah pada beberapa jenis mesin pengemasan. Waktu respons yang cepat dan kebutuhan gaya yang relatif rendah menjadikannya cocok untuk tugas-tugas seperti membuka dan menutup penutup kemasan atau mengendalikan pergerakan komponen kecil dalam proses pengemasan.

Aktuator Hidraulik

Aktuator hidrolik lazim digunakan dalam aplikasi industri berat. Pada peralatan konstruksi seperti ekskavator, buldoser, dan derek, aktuator hidrolik digunakan untuk menggerakkan pergerakan boom, bucket, dan bagian kerja lainnya. Output gaya tinggi dari aktuator hidraulik memungkinkan alat berat ini menangani beban besar dan melakukan tugas tugas berat.

Dalam industri dirgantara, aktuator hidrolik digunakan dalam sistem kendali pesawat. Mereka bertanggung jawab untuk menggerakkan permukaan kendali seperti aileron, elevator, dan kemudi untuk mengontrol jalur penerbangan pesawat. Presisi tinggi dan keandalan aktuator hidrolik sangat penting untuk memastikan keselamatan dan kinerja pesawat.

Kesimpulan

Singkatnya, aktuator diafragma pneumatik dan aktuator hidrolik memiliki karakteristik berbeda sehingga cocok untuk aplikasi berbeda. Aktuator diafragma pneumatik menawarkan waktu respons yang cepat, perawatan yang relatif sederhana, dan sangat cocok untuk aplikasi yang memerlukan gaya lebih rendah dan kontrol presisi dalam industri seperti pemrosesan kimia dan HVAC. Sebaliknya, aktuator hidraulik memberikan keluaran gaya dan torsi tinggi, pengoperasian kecepatan tinggi, dan presisi yang sangat baik dalam aplikasi tugas berat seperti konstruksi dan ruang angkasa.

Sebagai pemasokAktuator Diafragma Pneumatik, Saya memahami pentingnya memilih aktuator yang tepat untuk kebutuhan spesifik Anda. Jika Anda sedang dalam proses memilih aktuator untuk aplikasi industri Anda, atau jika Anda memiliki pertanyaan tentang aktuator diafragma pneumatik kami atau produk terkait lainnya, saya mendorong Anda untuk menghubungi kami untuk diskusi mendetail. Tim ahli kami siap membantu Anda menemukan solusi yang paling sesuai dengan kebutuhan Anda. Apakah Anda memerlukan produk standar atau aktuator khusus, kami berkomitmen untuk menyediakan produk berkualitas tinggi dan layanan pelanggan yang sangat baik.

Referensi

• "Buku Panduan Otomasi Industri", Edisi Kedua, oleh John Wiley & Sons
• "Sistem Kontrol Pneumatik dan Hidraulik" oleh Peter R. Nachtwey
• Literatur teknis dari berbagai produsen aktuator
