Bagaimana cara mengkalibrasi katup kontrol kupu-kupu dengan aktuator?

Hai! Saya pemasok Katup Kontrol Kupu-kupu, dan hari ini saya akan memandu Anda melalui proses kalibrasi katup kontrol kupu-kupu dengan aktuator. Ini mungkin tampak sedikit rumit pada awalnya, tetapi setelah Anda menguasainya, itu tidak terlalu buruk.

Pertama, mari kita pahami mengapa kalibrasi sangat penting. Katup kontrol kupu-kupu yang dikalibrasi dengan baik dengan aktuator memastikan kontrol aliran yang akurat. Baik Anda menangani cairan atau gas dalam proses industri, kontrol yang tepat dapat menghasilkan efisiensi yang lebih baik, lebih sedikit limbah, dan pengoperasian yang lebih lancar secara keseluruhan.

Mengenal Peralatan Anda

Sebelum Anda mulai mengkalibrasi, Anda harus memiliki pemahaman yang baik tentang katup kontrol kupu-kupu dan aktuatornya. Ada berbagai jenis aktuator yang tersedia, seperti aktuator pneumatik dan listrik.

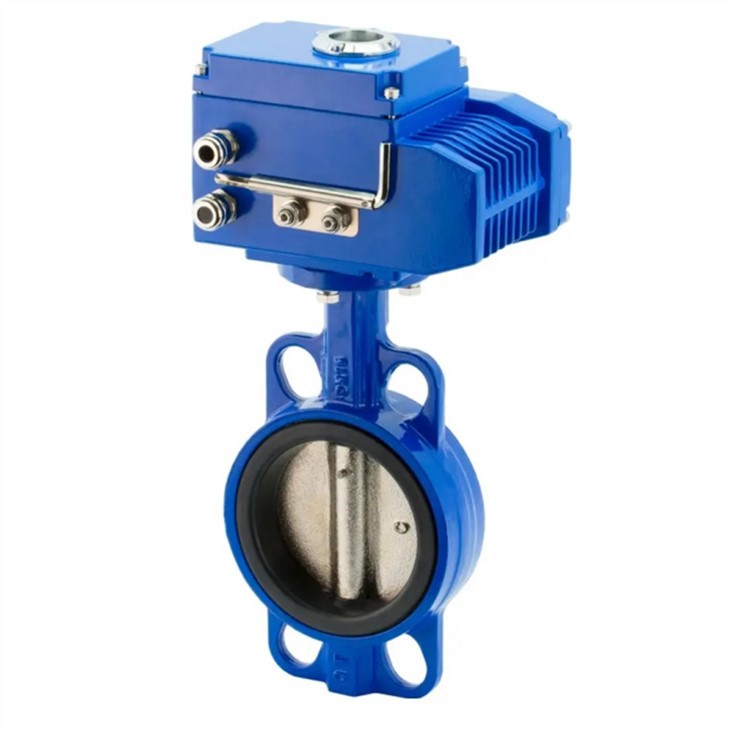

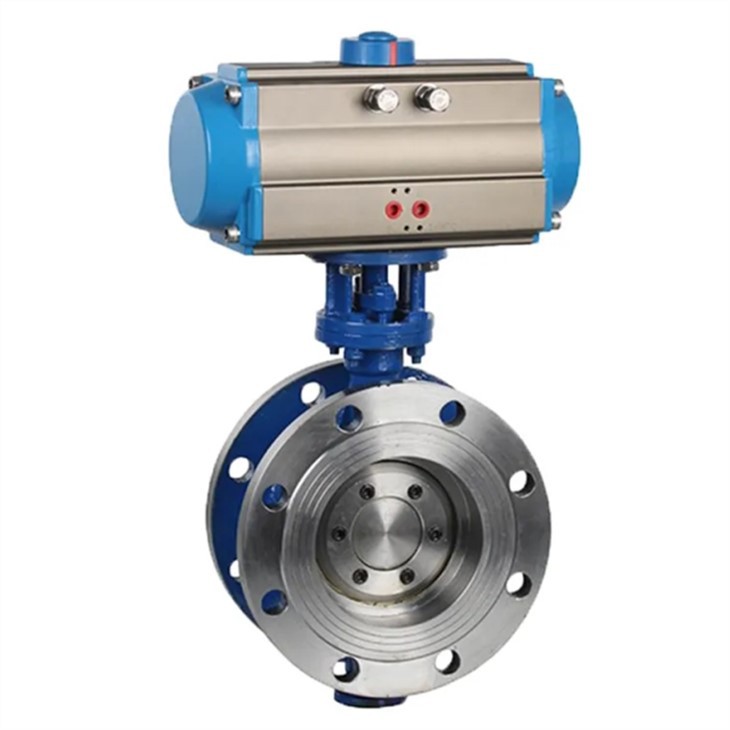

Jika Anda mencari opsi pneumatik, lihat kamiKatup Kontrol Kupu-kupu Eksentrik Tiga Pneumatik. Ini dirancang untuk menangani aplikasi industri yang sulit dengan mudah. Bagi mereka yang lebih menyukai aktuator listrik, kami memilikinyaKatup Kontrol Kupu-Kupu Listrikdan ituKatup Kontrol Kupu-kupu Eksentrik Tiga Listrik.

Pemeriksaan Pra Kalibrasi

1. Inspeksi Visual: Perhatikan baik-baik katup dan aktuatornya. Periksa tanda-tanda kerusakan, seperti retak, bocor, atau sambungan kendor. Pastikan semua baut pemasangan dikencangkan dengan benar. Sambungan yang longgar dapat mengganggu kalibrasi dan menyebabkan masalah.
2. Pasokan Listrik dan Udara: Jika itu adalah aktuator listrik, pastikan catu daya stabil dan dalam rentang voltase yang ditentukan. Untuk aktuator pneumatik, periksa tekanan suplai udara. Ini harus berada dalam batas yang direkomendasikan sebagaimana tercantum dalam manual katup.
3. Indikasi Posisi: Pastikan bahwa indikator posisi pada aktuator secara akurat mencerminkan posisi cakram katup. Jika tidak aktif, Anda perlu menyesuaikannya sebelum melanjutkan kalibrasi.

Langkah Kalibrasi

Langkah 1: Penyesuaian Skala Nol dan Penuh

1. Posisi Nol: Mulailah dengan menutup katup sepenuhnya. Piringan katup harus dalam posisi tertutup sepenuhnya. Pada aktuator, setel sekrup atau pengaturan posisi nol hingga indikator posisi menunjukkan 0%. Langkah ini menetapkan garis dasar untuk posisi tertutup katup.
2. Posisi Skala Penuh: Selanjutnya, buka katup sepenuhnya. Cakram katup harus berada pada sudut 90 derajat (terbuka penuh). Sesuaikan sekrup skala penuh atau pengaturan pada aktuator sehingga indikator posisi terbaca 100%. Hal ini memastikan bahwa aktuator dapat mengontrol katup secara akurat dari tertutup penuh hingga terbuka penuh.

Langkah 2: Linearisasi

Idealnya, hubungan antara sinyal masukan ke aktuator dan posisi katup akan linier sempurna. Namun, pada kenyataannya, mungkin terdapat beberapa non - linearitas. Untuk memperbaikinya:

1. Aplikasi Sinyal Masukan: Menerapkan serangkaian sinyal input ke aktuator, dimulai dari 0% dan meningkat secara bertahap (misalnya, 10%, 20%, 30%, dll.) hingga 100%.
2. Pengukuran Posisi: Pada setiap level sinyal masukan, ukur posisi sebenarnya dari cakram katup. Bandingkan dengan posisi yang diharapkan berdasarkan sinyal input.
3. Pengaturan: Jika terdapat penyimpangan yang signifikan antara posisi aktual dan yang diharapkan, gunakan fitur penyesuaian linierisasi pada aktuator. Fitur ini memungkinkan Anda menyempurnakan respons aktuator terhadap sinyal masukan, membuat pergerakan katup lebih linier.

Langkah 3: Pemeriksaan Pengulangan

1. Beberapa Siklus: Jalankan katup melalui beberapa siklus buka - tutup. Terapkan sinyal masukan yang sama berulang kali dan ukur posisi katup pada setiap langkah.
2. Analisa: Periksa apakah katup kembali ke posisi yang sama untuk sinyal masukan yang sama setiap saat. Variasi apa pun dapat mengindikasikan masalah pada aktuator atau katup itu sendiri. Jika ada masalah pengulangan, Anda mungkin perlu mengevaluasi ulang pengaturan kalibrasi atau memeriksa masalah mekanis pada katup atau aktuator.

Pemecahan Masalah Selama Kalibrasi

1. Gerakan Tidak Menentu: Jika katup bergerak tidak menentu selama kalibrasi, hal ini mungkin disebabkan oleh kerusakan aktuator, penyumbatan pasokan udara atau listrik, atau masalah mekanis pada katup. Periksa kabel aktuator atau saluran udara apakah ada masalah. Periksa juga katup apakah ada penghalang.
2. Penempatan Posisi yang Tidak Akurat: Jika katup tidak mencapai posisi yang diharapkan, periksa terlebih dahulu pengaturan kalibrasi. Pastikan penyesuaian skala nol dan skala penuh sudah benar. Jika masalah terus berlanjut, mungkin ada masalah pada komponen internal aktuator, seperti motor atau sensor posisi.

Pemeriksaan Pasca Kalibrasi

1. Tes Fungsional: Setelah kalibrasi, lakukan uji fungsional skala penuh. Terapkan sinyal masukan yang berbeda dan amati respons katup. Pastikan membuka dan menutup dengan lancar dan mengontrol aliran secara akurat.
2. Dokumentasi: Menyimpan catatan proses kalibrasi, termasuk sinyal input, posisi pengukuran, dan penyesuaian apa pun yang dilakukan. Dokumentasi ini dapat berguna untuk referensi dan pemeliharaan di masa mendatang.

Kesimpulan

Mengkalibrasi katup kontrol kupu-kupu dengan aktuator merupakan proses penting yang memastikan katup beroperasi secara efisien dan akurat. Dengan mengikuti langkah-langkah yang diuraikan di atas, Anda dapat memperoleh katup yang terkalibrasi dengan baik dan memenuhi kebutuhan industri Anda.

Jika Anda sedang mencari katup kontrol kupu-kupu berkualitas tinggi atau memerlukan informasi lebih lanjut tentang kalibrasi, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda membuat pilihan yang tepat untuk aplikasi Anda.
